概述
对于山区农村水厂水源地为地表水的地区，经过混凝后产生的矾花密度低，采用常规的斜管沉淀很难沉下来，进入后续的过滤工艺的浊度很大，很难保证出水浊度指标。
水平管沉淀采用平流方式，充分应用"浅层沉淀理论"，使得水中颗粒物絮凝体迅速垂直下沉，降落到水平管下部，通过排泥口进入滑泥道，最终沉积在底部的集泥区，实现"水走水道，泥走泥道"，使得不易沉淀的絮体也能实现有效的固液分离。

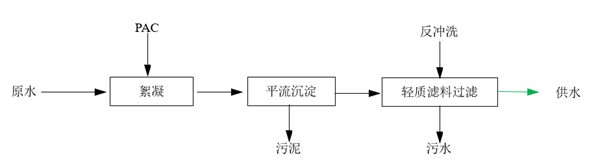

工艺流程图


工艺流程说明：
原水经静态管道混合器与定量投加的混凝剂快速、均匀混合后，进入一体化处理设备，首先在多孔絮凝区内部形成絮体悬浮层，实现接触絮凝，混凝剂与水中的小颗粒悬浮物产生聚凝作用形成矾花，并逐渐变大形成大颗粒絮状体。沉淀下来的污泥排入泥斗，经电动阀自动排出。
经絮凝反应后的水经配水花墙，缓慢进入配水区后，进入沉淀区，水中颗粒物絮凝体垂直下沉，降落到平流管沉淀器后下滑，通过排泥口进入滑泥道，最终沉积物在水流方向上两端封闭的滑泥道中下滑至沉淀池底部的集泥区。
沉淀后的水由浮珠滤池底部配水系统进入过滤池，水向上流过滤层过滤。悬浮物被截留，清水进入滤池底部清水区。过滤池在正常工作一段时间后，由于滤层截留的污物的增加，造成滤池水头损失不断增加，需定期对滤料进行气水联合反冲洗，反冲洗后的污水经排污阀自动排出。
过滤后的清水，经投加次氯酸钠溶液消毒后进入清水池。

平流管高效沉淀池特点
●沉淀管水平放置，水平行流动停留时间短。
●悬浮物垂直沉淀，及时沉淀和分离，沉淀效率高。
●独特设计的滑泥道，排泥通畅，避免堵塞管道。
●适应范围广稳定性好，可处理低温低浊、高浊、蓝藻等原水水质。
●占地面积小，相比较传统工艺节省占地30%~60%。

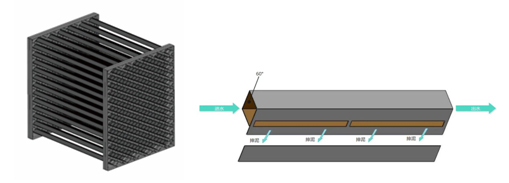

  平流管模块示意图单根平流管流态示意图

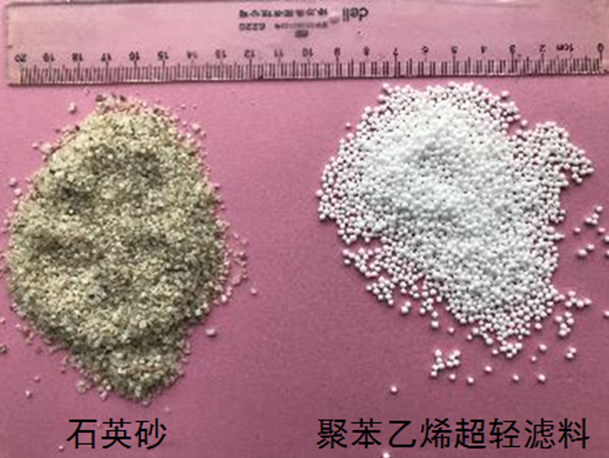

轻质滤料上向流过滤技术优点
轻质滤料上向流过滤技术是一种新型的过滤方式，尤其适用于山区地表水处理。
1、轻质滤料颗粒均匀，长期使用不会产生分级现象，过滤效果稳定。
2、上向流过滤可以充分利用过滤层，增加过滤层的高度直接可以提高截留效果，提高过滤质量。
3、轻质滤料重量轻，堆密度只有传统石英砂的1%，运输方便。
4、由于轻质滤料的重量轻的特性，反冲洗比石英砂反冲洗节能90%以上。
